無意味に立体視RATOC REX-PCI30PX を使ってみる
〜 第4回全日本Mac系大忘年会 in Tokyo宿題レポート〜 の、ようなもの
2003.01.12初出
▼はじめに
時に2002.12.28。初台のオペラシティータワー18階にて、私は、RATOC Systems社のREX-PCI30PXを手に入れた....。
無意味に立体視
▼Ultra SCSI Card
頂戴したREX-PCI30PXは出荷完了品ですが、現行品であるREX-PCI30Lシリーズとは機能的に同じです。最大転送速度20MB/sec、内部接続50ピンコネクタ、外部接続ハーフピッチ50ピンコネクタといった仕様のUltra SCSI カードです。
さて、現在の私の主環境であるYosemiteには、やはりUltra SCSI カードであるCenturyのCSAP-820UVが挿してあります。内蔵しているSCSIのMOドライブに用いているのですが、このカード、スペック的にはREX-PCI30PXと全く同じ。ここは一つ、この2枚のカードでもって性能の違いを比較してみましょう。....違うのかな？

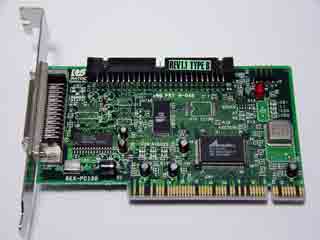

これが REX-PCI30PX だっ！

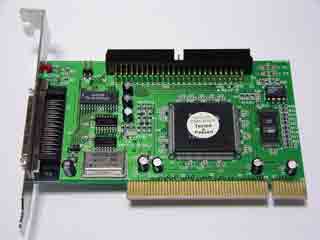

対抗馬の CSAP-820UV
▼Advanced System Products社 v.s. Initio社
REX-PCI30PXの心臓部、SCSIコントローラはAdvanced System ProductsのASC3050B。対するCSAP-820UVはInitio-940P。上記リンク先を見ても分かるとおり、今ではA社はI社の中へ....。REX-PCI30PXは確か4年ほど前の品ですからね。時の流れを感じますな。

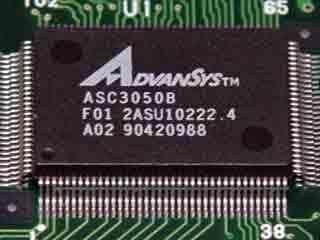

折角なのでASC3050Bチップのアップ
▼4年も経てばBIOSも変わる
このREX-PCI30PXには、2001年9月第3.0版の取説と2002.07.24Rev.2.8と書かれたCD-Rが付属してました。その取説の時点での対応OSは MacOS7.5.2〜9.2.1、Mac OS X 10.0.4〜10.1。RATOC Systems社のwebにはOS X 10.2対応の最新BIOSも登録されています。
そのBIOS。使用環境に応じて設定を変えないといけないようです。MacOS9以前とMac OS Xではシステムが大きく異なるためなのですが、取説によりますと次のA)〜D)の四項に分けられます。
私の場合は主OS Xで副OS9.xのC)項になりますね。
▼4年ほど経つけど....
対するCenturyのCSAP-820UVですが、現時点での最新ドライバの日付けは1999.05.25。OS 9.1までは対応を謳ってますが、OS Xでは対応ドライバを動作検証中だそうです。1年ほど前にCentury社のサポートに問い合わせた際、Initioのドライバが使える旨の回答をいただきました。Bluenote (INI-9090U-MAC)に同じなわけですね。現在Initioの最新ドライバはOS 8.1〜OS X 10.2対応のBeta版。正式版はいつ出るんでしょうか....？
後述のMac OS X環境での測定は、仕方がないのでInitio社のBeta版を使用します。
▼比較対象はMOドライブ
富士通のM2513EL、640MBのドライブです。この他にHDDでの検証もしてみたいのですが、手頃なものが手許にないので、とりあえずMOだけで行います。

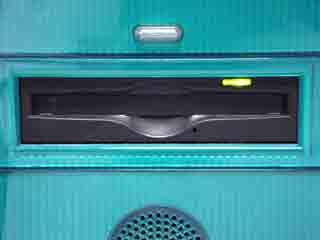

内蔵したMOドライブ M2513EL
ちなみにMOドライブのフロントパネルは元々の色は白なのですが、それだとちょっとB&Wに馴染まない気がしたので塗装してます。グンゼ水性ホビーカラーつや消し黒で....ってのはさておき。
用いたメディアは帝人製Macフォーマット済み640MBの未使用品。ATTO ExpressPro-Tools 2.8.2での計測です。機種はYosemite/G4/CPU700MHz/cache279MHz/OS9.2.2。
▼CSAP-820UVの場合

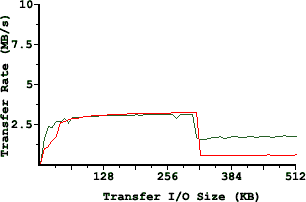

Centuryの最新ドライバ Ver.1.04B (Firmware Ver.2.10)での測定。
M2513ELはSCSI-2仕様なので、最大転送速度(理論値)は10MB/sec。しかしSCSI-1よりも速度が出てないですねぇ。こんなもんなのかな？
Initioの最新Beta版のBIOSに書き換えての計測もしてみましたが、ほぼ同じ結果となったので画像省略。
▼REX-PCI30PXの場合

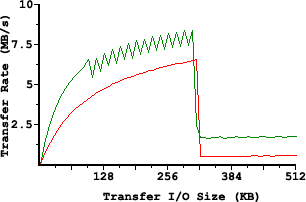

先ずはBIOSを書き換えずに初期状態での測定........アレ？ 取説を見ると出荷時のBIOSのバージョンは3.3と読めるのですが、実際は2.3が書き込まれてるぢゃないですか。RATOCが公開したBIOSは『3.3』の前は『2.9』らしいのですが、それよりも前の『2.3』とは。店頭で売られていたものもそぅだったんですかね？ 忘年会に提供の品物だからなのかしらん？ まぁ戴き物なので深く詮索するのはヤめておきましょう。とにかく、初期状態 Ver.2.3での測定です。
ぉお!? 速いですよ！ 同じスペックのUltraSCSIカードなのに、何でこんなに差があるの！ 正直驚きましたです。しっかりとM2513ELのSCSI-2性能を引き出しているのではないのでしょうか。ヤりますな、REX-PCI30PX。このあとBIOSを2.9、3.3と書き換えて試しましたが、やはりほぼ同様な結果となりました。

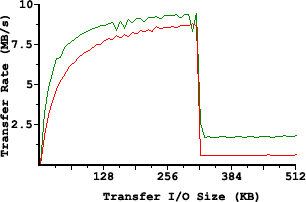

続いては前述の、OS Xを主環境としてOS9が副である場合の設定。REX-PCI30PXにMac OS X用のBIOS(Ver.1.2.0)を書き込み、OS 9のシステムには機能拡張(Ver.3.3)をインストールしての計測。
ぅわ！ 更に速くなりましたですよ。MacOS9を主で使用する場合も、OS Xが主でOS9が副の設定にするほうが良さそうです。
▼Mac OS X環境での対決
Yosemite/G4/CPU700MHz/cache232MHz/OS X 10.2.3。計測ソフトはXbench1.0b3。BIOSはそれぞれ前述の最新OS X用を使用。
|
Disk Test
|
Score
|
|||
| REX-PCI30PX | CSAP-820UV | |||
| Sequential | Read | 4k blocks | 1.34 (0.50 MB/sec) |
1.15 (0.43 MB/sec) |
| 256k blocks | 1.18 (0.41 MB/sec) |
1.27 (0.45 MB/sec) |
||
| Write | 4k blocks | 3.44 (0.51 MB/sec) |
3.44 (0.51 MB/sec) |
|
| 256k blocks | 3.91 (1.47 MB/sec) |
3.91 (1.47 MB/sec) |
||
| Random | Read | 4k blocks | 2.83 (0.05 MB/sec) |
2.38 (0.04 MB/sec) |
| 256k blocks | 1.76 (0.36 MB/sec) |
1.77 (0.37 MB/sec) |
||
| Write | 4k blocks | 12.69 (0.14 MB/sec) |
12.30 (0.13 MB/sec) |
|
| 256k blocks | 6.88 (1.32 MB/sec) |
6.90 (1.33 MB/sec) |
||
▼おわりに
勝負はREX-PCI30PXの勝ちでした。Initio社のドライバが洗練されていないのか、それともそーゆーチップなのか、Advanced System社が素晴らしいのか、RATOC Systems社提供のドライバが偉大なのか、はたまたMac本体やOSによるものなのか、その辺はもっと検証しないと分かりません。....ってことにしといて下さい(^^; 。
電源落としてコネクタ外して電源入れてBIOS書き換えて電源落としてコネクタ繋いで電源入れて計測して........の繰り返し。しかもMO相手だから余計に時間が掛かること掛かること(^^; 。
いやぁまぁとにかく、気分的に速くなったので大変満足してます。どうもありがとうございました＞RATOC Systems様。
こんなレポートで良かったんでしょうか....？
